12 Lead, 1 Kebenaran: Mengapa Penempatan Lead ECG Bukan Sekadar Rutinitas

Ketika dua sentimeter perbedaan posisi elektroda bisa mengubah diagnosis — dan nasib pasien.

Oleh Ns. Kharisma Adytama Putra, M.Kep., Sp.Kep.MB
4 April 2026  ·  12 menit baca

---

Bayangkan sebuah jantung manusia yang berputar perlahan di ruang tiga dimensi. Bukan organ sungguhan — melainkan model animasi digital yang memperlihatkan setiap lekuk, setiap bilik, setiap arteri koroner dengan presisi yang nyaris puitis. Lalu, satu per satu, kabel-kabel berwarna mulai menempel pada titik-titik tertentu di permukaan jantung: Lead I memeluk sisi lateral, aVF menatap dari bawah ke atas, V5 dan V6 menyentuh dinding lateral kiri — masing-masing di posisi yang sangat spesifik, bukan sembarangan.

Video animasi 3D dari @arrogyamitra.health tersebut tampak sederhana. Namun di balik keindahan visualnya tersembunyi sebuah pertanyaan mendasar yang jarang kita ajukan: mengapa di situ, dan bukan di tempat lain?

Pertanyaan ini terdengar sepele bagi mereka yang setiap hari menempelkan elektroda ECG pada dada pasien. Namun kenyataannya mengejutkan. Menurut studi yang dipublikasikan dalam Cardiology and Cardiovascular Medicine dan dirujuk oleh GE Healthcare, perawat salah menempatkan lead ECG pada hingga 64% dari seluruh kasus. Bahkan kurang dari 20% kardiolog menempatkan elektroda prekordial V1 dan V2 dengan benar. Angka-angka ini bukan sekadar statistik — ini adalah alarm yang sudah berbunyi terlalu lama tanpa ada yang mendengar.

Dua belas lead ECG bukan sekadar prosedur rutin. Setiap lead/ kabel adalah jendela — dan jika kita menempatkan jendela di dinding yang salah, kita akan melihat pemandangan yang keliru.

Bagian 01

Jantung yang Berbicara dalam 12 Bahasa

Jantung manusia bukan organ yang diam. Setiap detaknya menghasilkan gelombang listrik yang merambat dari nodus sinoatrial, melintas atrium, menembus nodus atrioventrikular, lalu menyebar melalui berkas His dan serabut Purkinje ke seluruh ventrikel. Gelombang listrik ini memiliki arah — sebuah vektor — dan arah itu berbeda tergantung dari mana kita mengamatinya.

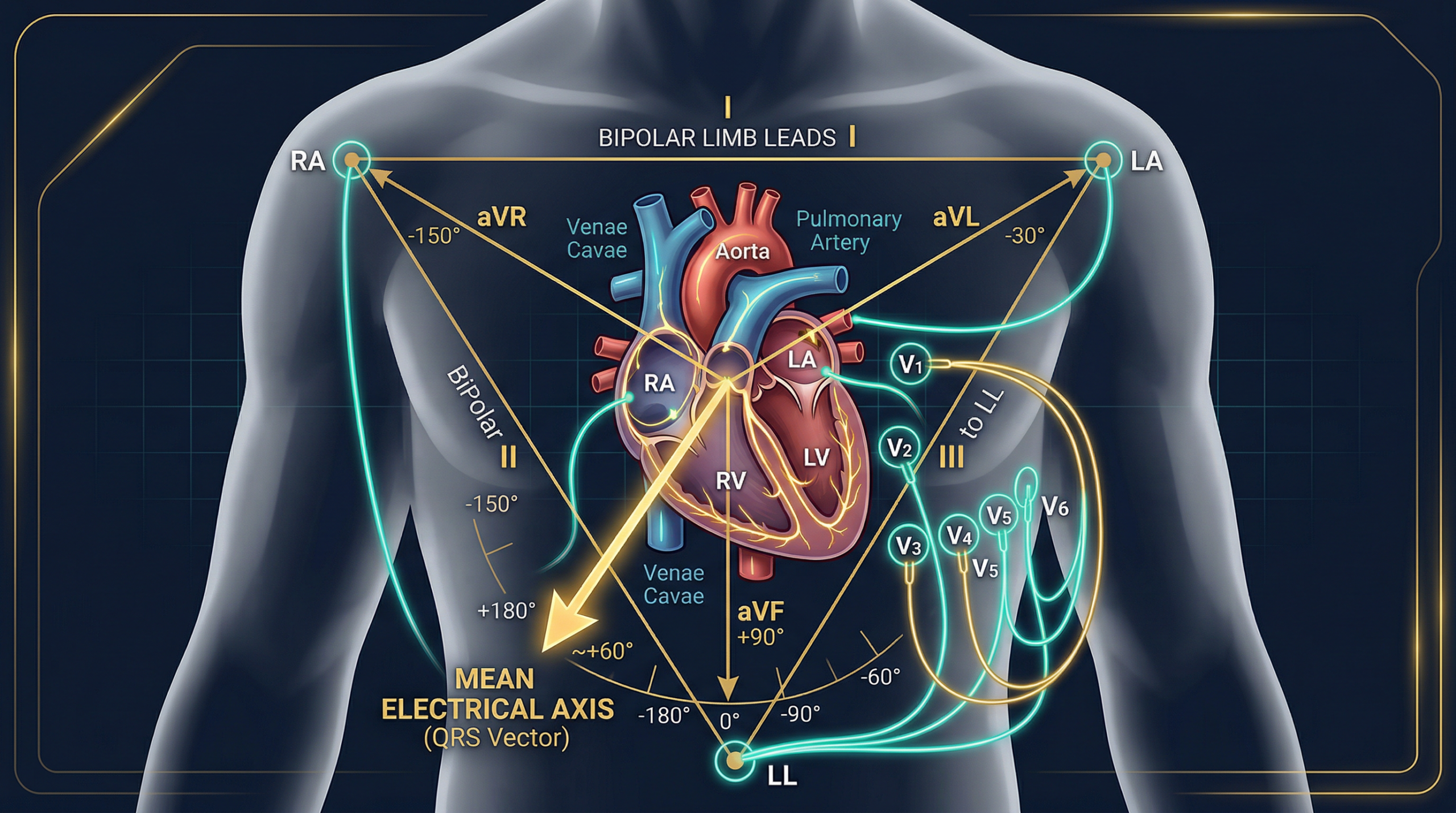

Di sinilah logika 12-lead ECG lahir. Bukan karena ada 12 lead yang menempel (sebenarnya hanya 10 elektroda), tetapi karena sistem ini mampu merekam aktivitas listrik jantung dari 12 sudut pandang yang berbeda. Bayangkan Anda berdiri di sekeliling sebuah patung: dari depan, samping, atas, bawah — setiap posisi mengungkap detail yang berbeda. Begitulah ECG bekerja.

Bidang Frontal: Memandang dari Depan

Enam lead pertama — I, II, III, aVR, aVL, dan aVF — membentuk apa yang disebut bidang frontal. Bayangkan Anda menatap jantung seseorang dari depan, seperti melihat foto rontgen dada. Lead-lead ini menangkap aktivitas listrik dalam bidang vertikal.

Willem Einthoven, peraih Nobel yang menciptakan elektrokardiograf pertama, merancang segitiga imajiner — Einthoven’s Triangle — yang menghubungkan tangan kanan, tangan kiri, dan kaki kiri. Dari tiga titik ini lahir tiga lead bipolar (I, II, III) dan tiga lead augmented (aVR, aVL, aVF). Masing-masing “melihat” jantung dari sudut yang unik: Lead I dari sisi lateral, aVF dari inferior (bawah jantung), dan aVR dari sudut kanan atas yang sering terabaikan.

Bidang Horizontal: Memeluk dari Sekeliling

Enam lead berikutnya — V1 hingga V6 — ditempatkan langsung di dada dan membentuk bidang horizontal. Jika bidang frontal ibarat memandang dari depan, maka lead prekordial ibarat memeluk jantung dari sekeliling, menangkap aktivitas listrik yang merambat dari kanan ke kiri dan dari depan ke belakang.

• V1–V2 menghadap ventrikel kanan dan septum — garis pertahanan pertama untuk mendeteksi blok berkas cabang kanan dan infark septal.
• V3–V4 menatap dinding anterior — zona yang paling sering terlibat dalam oklusi arteri koroner LAD (Left Anterior Descending).
• V5–V6 memandang dinding lateral — wilayah yang dijaga arteri sirkumfleksa.

Inilah mengapa dalam video animasi 3D tersebut, setiap lead ditempatkan pada titik anatomi yang sangat presisi. Bukan karena protokol semata, tetapi karena setiap posisi lead merepresentasikan sebuah sudut pandang elektris yang unik dan tidak tergantikan. Memindahkan satu lead bahkan hanya dua sentimeter berarti mengubah “bahasa” yang didengar — dan interpretasi yang dihasilkan.

Bagian 02

Ketika 2 Sentimeter Mengubah Segalanya

Dalam dunia klinis, kita terbiasa berbicara tentang presisi dalam milimeter — ukuran kateter, diameter lesi, ketebalan dinding ventrikel. Namun anehnya, presisi penempatan elektroda ECG sering kali diabaikan, seolah-olah posisi V1 di sela iga keempat atau di sela iga kedua adalah hal yang sama.

Kenyataannya sangat berbeda.

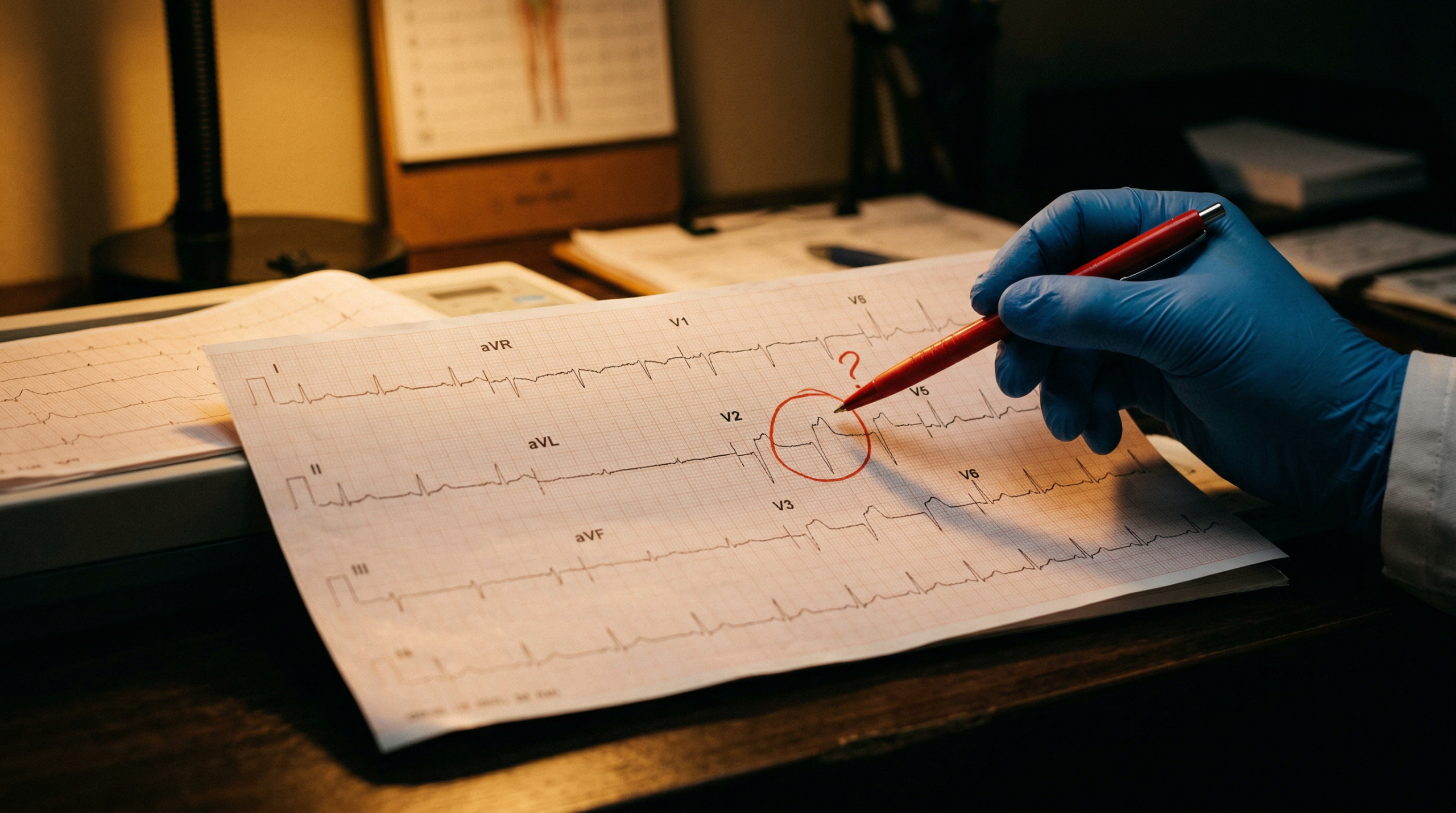

V1 dan V2 Terlalu Tinggi: STEMI Palsu

Studi yang dilaporkan JEMS (Journal of Emergency Medical Services) menunjukkan bahwa V1 dan V2 ditempatkan terlalu superior pada 50% kasus. Ketika kedua lead ini bergeser naik ke sela iga kedua atau ketiga, ECG dapat menghasilkan pola yang sangat berbahaya: elevasi segmen ST yang menyerupai STEMI anterior, pola incomplete right bundle branch block (rSr’ di V1), atau gelombang Q septal yang seolah-olah menandakan infark lama.

Seorang klinisi yang tidak waspada bisa saja mengaktifkan laboratorium kateterisasi — sebuah prosedur invasif dengan risiko perdarahan, infeksi, dan biaya ratusan juta rupiah — hanya karena elektroda bergeser dua sela iga ke atas.

Tertukar di Lengan: Infark Bayangan

Reversal lead ekstremitas — pertukaran posisi elektroda di lengan dan kaki — memiliki konsekuensi yang tak kalah serius:

• Reversal RA-LA (paling umum): menghasilkan gelombang P dan QRS negatif di Lead I, menciptakan ilusi infark lateral yang sebenarnya tidak ada.
• Reversal RA-LL: membalikkan P dan QRS di Lead II, menyerupai infark inferior — sebuah kondisi yang dalam konteks darurat bisa memicu pemberian antikoagulan yang tidak perlu.
• Transposisi lead prekordial: membalikkan progresi gelombang R, mensimulasikan infark anteroseptal.

Data dari Indian Pacing and Electrophysiology Journal (2024) menunjukkan bahwa reversal lead mencakup 0,4%–4,0% dari seluruh ECG yang direkam. Dengan jutaan ECG yang dilakukan setiap tahun di seluruh dunia, angka ini merepresentasikan ribuan — mungkin puluhan ribu — diagnosis yang berpotensi keliru.

Kasus Nyata: Pria 36 Tahun yang Nyaris Masuk Cath Lab

Sebuah laporan kasus yang dipublikasikan di PubMed (PMID: 34699420) menceritakan kisah seorang pria berusia 36 tahun yang datang ke unit gawat darurat dengan keluhan nyeri dada ringan — evaluasi rutin risiko rendah. ECG 12-lead pertamanya menunjukkan perubahan segmen ST di lead inferior yang sugestif iskemia. Tim jantung hampir mengaktifkan laboratorium kateterisasi untuk intervensi koroner perkutan darurat.

Namun seorang klinisi senior menemukan kejanggalan: pola gelombang P yang tidak konsisten dengan presentasi klinis. ECG diulang dengan penempatan lead yang benar — dan semua perubahan “iskemik” menghilang. Yang terjadi adalah reversal lead lengan yang menciptakan mimikri STEMI. Tanpa kejelian tersebut, pasien muda yang sehat ini akan menjalani prosedur invasif yang sepenuhnya tidak diperlukan.

Kasus ini bukan pengecualian. Ini adalah gejala dari masalah sistemik: kita melatih tenaga kesehatan untuk menempelkan elektroda, tetapi tidak cukup mendalam mengajarkan mengapa setiap elektroda harus berada di tempatnya.

Bagian 03

Peta Anatomi yang Sering Diabaikan

Panduan penempatan lead ECG tersedia di hampir setiap buku teks keperawatan dan kardiologi. Tetapi menghafal posisi tanpa memahami alasannya ibarat menghafal koordinat GPS tanpa mengenal peta. Berikut adalah panduan penempatan yang disertai alasan klinis di balik setiap posisi.

Menemukan Sela Iga Keempat: Teknik yang Benar

Kunci utama adalah Angulus Sterni (Angle of Louis) — tonjolan tulang horizontal yang teraba di persambungan manubrium dan corpus sterni. Dari titik ini, geser jari ke lateral kanan: Anda berada di sela iga kedua. Turun dua sela iga lagi, dan Anda menemukan rumah V1. Kesalahan paling umum? Langsung menghitung dari atas tanpa menggunakan Angulus Sterni sebagai landmark, sehingga V1 berakhir di sela iga kedua — dua sela iga terlalu tinggi.

Tantangan pada Pasien Khusus

Penempatan ideal tidak selalu mudah diterapkan:

• Pasien obesitas: Landmark tulang sulit diraba. Gunakan palpasi sistematis dari Angulus Sterni. Jangan menebak — palpasi yang cermat memakan waktu 30 detik lebih lama, tetapi mencegah kesalahan yang konsekuensinya jauh lebih besar.
• Pasien wanita: Lead V3–V6 sebaiknya ditempatkan di bawah payudara, bukan di atasnya. Menempatkan elektroda di atas jaringan mammae menciptakan jarak tambahan yang melemahkan sinyal dan mengubah amplitudo gelombang.
• Dada berbulu: Bersihkan area penempelan dengan mencukur spot kecil untuk setiap elektroda. Kontak kulit-elektroda yang buruk menghasilkan artefak dan baseline yang tidak stabil — sebuah masalah yang sering dianggap sepele tetapi bisa mengaburkan perubahan ST yang krusial.

Penempatan lead bukan sekadar tentang “di mana”, tetapi juga tentang “mengapa di sana”. Ketika kita memahami bahwa V1 harus di sela iga keempat karena dari situlah ia bisa menatap langsung septum melalui dinding dada, kita tidak akan lagi menempelkannya secara sembarangan.

Bagian 04

Dari Ruang Kelas ke Ruang Resusitasi

Di bangku kuliah keperawatan, penempatan lead ECG diajarkan — biasanya dalam satu atau dua sesi praktikum. Mahasiswa menghafal posisi, memasang elektroda pada manikin, lulus ujian, dan melanjutkan hidup. Tetapi ada jarak yang lebar antara menghafal dan memahami, dan jarak itu sering kali baru terasa ketika seorang perawat baru berdiri di depan pasien sesak napas di unit gawat darurat pukul tiga pagi.

Dalam situasi darurat, tekanan waktu mengubah segalanya. ECG harus terpasang dalam hitungan menit. Pasien gelisah. Monitor berbunyi. Dokter menunggu hasil. Dalam kondisi seperti ini, kemungkinan kesalahan penempatan meningkat drastis — dan justru di sinilah akurasi paling dibutuhkan, karena keputusan klinis kritis bergantung pada hasil ECG tersebut.

Masalah Sistemik: Sertifikasi tanpa Verifikasi

Sistem pendidikan dan kredensial keperawatan di banyak negara, termasuk Indonesia, mengandalkan sertifikasi sebagai bukti kompetensi. Namun sertifikasi bersifat statis — ia menandakan bahwa seseorang pernah kompeten pada titik waktu tertentu. Tanpa mekanisme verifikasi berkala, keterampilan teknis seperti penempatan lead ECG mengalami degradasi secara natural.

Studi yang dirujuk GE Healthcare menunjukkan angka kesalahan yang tinggi bahkan di kalangan profesional berpengalaman. Ini bukan masalah individu — ini adalah masalah sistem yang membutuhkan solusi sistemik.

Rekomendasi: Membangun Budaya Presisi

1. Kompetensi berbasis pemahaman, bukan hafalan. Kurikulum penempatan lead ECG harus mengintegrasikan anatomi jantung, konsep vektor elektris, dan konsekuensi klinis kesalahan — bukan sekadar menunjukkan “V1 di sini, V2 di sana”.
2. Verifikasi periodik. Uji kompetensi penempatan lead seharusnya menjadi bagian dari evaluasi kinerja tahunan perawat, sama seperti sertifikasi BLS/ACLS yang harus diperbarui.
3. Umpan balik visual. Teknologi seperti sistem ECG dengan deteksi penempatan otomatis atau aplikasi augmented reality yang menampilkan landmark anatomi di layar ponsel bisa menjadi alat bantu yang sangat berharga.
4. Budaya “tidak malu bertanya”. Seorang perawat senior yang memverifikasi ulang posisi V1 dengan meraba Angulus Sterni bukan tanda ketidakmampuan — itu tanda profesionalisme. Budaya ini harus dibangun secara aktif oleh kepala ruangan dan manajemen keperawatan.
5. Simulasi tekanan tinggi. Latihan penempatan lead dalam simulasi darurat — lengkap dengan pasien gelisah, ruangan ramai, dan tekanan waktu — akan mempersiapkan perawat untuk realitas klinis yang sebenarnya.

Video animasi 3D seperti yang dibuat @arrogyamitra.health adalah contoh sempurna bagaimana teknologi visual dapat menjembatani kesenjangan antara teori dan praktik. Ketika seseorang bisa melihat mengapa Lead aVF melihat jantung dari bawah — secara literal, dalam tiga dimensi — pemahaman itu melekat jauh lebih dalam daripada sekadar membaca buku teks.

---

Penutup

12 Jendela, 1 Kebenaran

Dua belas lead ECG bukan hanya kabel dan elektroda. Mereka adalah 12 jendela menuju kebenaran tentang jantung seseorang — masing-masing terbuka pada sudut yang berbeda, masing-masing menangkap narasi yang unik. Lead I bercerita tentang sisi lateral. Lead aVF membisikkan kondisi inferior. V1 dan V2 mengintip septum dari balik tulang dada.

Tempatkan satu jendela di dinding yang salah, dan Anda akan melihat pemandangan palsu. Pemandangan yang bisa berupa STEMI yang tidak ada, infark yang hanya bayangan, atau blok berkas cabang yang sepenuhnya artifaktual. Dan di ujung pemandangan palsu itu, ada seorang pasien — manusia dengan ketakutan, harapan, dan keluarga yang menunggu — yang nasibnya bergantung pada keputusan yang kita buat berdasarkan 12 garis bergelombang di atas kertas.

Enam puluh empat persen adalah angka yang terlalu besar untuk diabaikan. Setiap kali kita menempelkan elektroda tanpa memikirkan mengapa ia harus di sana, kita tidak hanya mengabaikan protokol — kita mengabaikan kesempatan untuk mendengar jantung berbicara dengan jujur.

Video animasi sederhana dari @arrogyamitra.health mengingatkan kita bahwa setiap lead memiliki alasan untuk berada di tempatnya. Bukan karena tradisi. Bukan karena kebiasaan. Tetapi karena di sanalah — dan hanya di sanalah — ia bisa melihat kebenaran.

Dan bukankah itu tujuan kita semua di ruang perawatan: mencari kebenaran tentang apa yang terjadi pada jantung pasien kita?

---
